ESD单级螺栓拉升器

品牌：麦顿
型号： ESD
精工制造，质量放心！
江苏麦顿荣获江苏省优质产品荣誉称号
江苏麦顿荣获江苏省质量放心用户满意十佳诚信企业荣誉称号
江苏麦顿荣获全国诚信消费信得过单位
江苏麦顿荣获优质服务放心承诺单位
并通过多项安全质量证书，ISO/GS/CE等证书
麦顿公司宗旨：品质--价值与尊严的起点。

产品介绍

主要用于10.9级高强螺栓。
自动快速回程机构设计，大大减轻劳动强度。
超行程红色警戒指示线，三级安全保护，确保操作者安全。

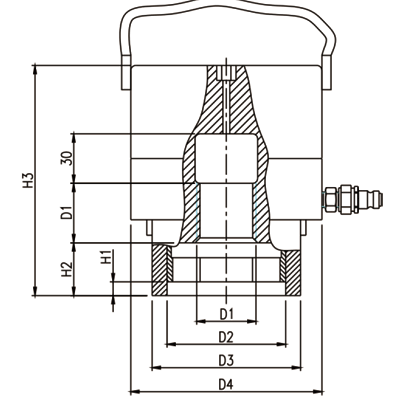

型号	螺纹D1	螺母对边	拉伸力	D2	D3	D4	H1	H2	H3
型号	m m	S	KN	mm	rm	mm	mm	mm	rmm
ESD 20	20×2.5	30	200	42	52	65	6	19	94
ESD 24	M24×3	36	290	49	60	78	8	22	102
ESD 27	M27×3	41	380	55	67	86	10	25	108
ESD 30	M30×3.5	46	460	61	74	97	12	27	106
ESD 33	M33×3.5	50	570	66	81	107	14	29	114
ESD 36	M 36×4	55	670	71	90	117	16	32	118
ESD 39	M39×4	60	800	77	96	127	18	34	125
ESD 42	M42×4.5	65	920	83	102	137	20	37	134
ESD 45	45×4.5	70	1080	89	110	148	22	39	135
ESD 48	M48×5	75	1220	94	116	158	24	42	140
ESD 52	M52×5	80	1450	102	128	169	28	46	151
ESD 56	M 56×5.5	85	1680	106	135	179	31	49	158
ESD 60	M60×5.5	9o	2010	114	142	199	34	52	167
ESD 64	M64×6	95	2210	120	151	211	37	55	172
ESD68	68×6	100	2600	124	155	228	40	58	180
ESD 72	M72×6	105	2880	130	168	238	44	62	186
ESD 76	M76×6	110	3320	139	180	259	48	66	197
ESD 80	M80×6	115	3610	142	188	267	50	68	202
ESD 9o	M90×6	130	4650	160	210	300	58	77	220
ESD 100	100×6	145	5830	178	237	340	66	85	240

注:上表所示螺栓拉伸器是为拆装高强度10.9级螺栓，并根据伸长极限0.2的90%设计的；若需要更高的拉伸力，则使用表中螺栓拉伸头同样螺纹尺寸邻近的下一个较大的油缸(例如对M42来说，用ESD45来代替ESD42)。或进行特殊设计。以上单级拉伸器是本公司产品中很少一部分，90%以上的拉伸器根据工况都需要专门特殊设计，我们有多年成熟的设计和现场使用经验，为你定做适合工况的产品;详情请与本公司联系。
